Μύλος σωλήνων ZY-32 για σωλήνα επίπλων, σωλήνα κατασκευής και ούτω καθεξής



Γενικές οδηγίες προϊόντος



Πληροφορίες για τις πρώτες ύλες:



1	Υλική εφαρμογή	Λωρίδες χάλυβα θερμής ή ψυχρής έλασης, ταινίες από γαλβανισμένο χάλυβα
2	Βαθμός υλικού	Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, χαμηλού κράματος χάλυβας δs≤345Mpa, δb≤610Mpa
3	Ταυτότητα των ταινιών χάλυβα	Φ450-Φ508mm
4	OD των χαλύβδινων λωρίδων	Φ800-Φ1600mm
5	Βάρος πηνίου	3000 κιλά















Πληροφορίες τελικού προϊόντος:

1	OD του σωλήνα	12,7mm-38,1mm
2	Εύρος πάχους τοιχώματος	0,6mm-1,8mm
3	Μήκος σωλήνα	4μ-12μ
4	Ταχύτητα γραμμής	120μ/λεπτό













Επισκόπηση προϊόντος

Ο ρυθμιζόμενος μύλος σωλήνων από ανοξείδωτο χάλυβα είναι μια προσαρμοσμένη λύση κατασκευής σωλήνων που έχει σχεδιαστεί για παραγωγούς που απαιτούν ευελιξία, ακρίβεια και μελλοντική επεκτασιμότητα.

Σε αντίθεση με τους τυπικούς μύλους σωλήνων που είναι βελτιστοποιημένοι για περιορισμένο εύρος μεγεθών, οι ρυθμιζόμενοι μύλοι σωλήνων από ανοξείδωτο χάλυβα έχουν σχεδιαστεί για να εξυπηρετούν πολλαπλές προδιαγραφές σωλήνων, πάχη τοιχωμάτων και εφαρμογές προϊόντων με ελάχιστο χρόνο διακοπής λειτουργίας.

Για κατασκευαστές που εξυπηρετούν βιομηχανίες όπως διακοσμητικές σωληνώσεις, έπιπλα, επεξεργασία τροφίμων, συστήματα εξάτμισης αυτοκινήτων, ιατρικός εξοπλισμός και βιομηχανικοί αγωγοί, οι απαιτήσεις παραγωγής αλλάζουν συχνά. Οι πελάτες συχνά απαιτούν διαφορετικές διαμέτρους, σχήματα, φινιρίσματα και ποιότητες ανοξείδωτου χάλυβα.

Ο ρυθμιζόμενος μύλος σωλήνων από ανοξείδωτο χάλυβα έχει σχεδιαστεί για να ανταποκρίνεται σε αυτές τις προκλήσεις μέσω της αρθρωτής μηχανικής, της τεχνολογίας διαμόρφωσης κυλίνδρων ακριβείας και των προσαρμοσμένων διαμορφώσεων γραμμής παραγωγής.

Σύναψη:Οι κατασκευαστές που παράγουν πολλαπλές προδιαγραφές σωλήνων μπορούν να μειώσουν σημαντικά τον χρόνο μετάβασης και να βελτιώσουν τη χρήση του εξοπλισμού επενδύοντας σε ένα ευέλικτο σύστημα παραγωγής σωλήνων από ανοξείδωτο χάλυβα.

Αιτία

Γιατί οι κατασκευαστές σωλήνων από ανοξείδωτο χάλυβα χρειάζονται ρυθμιζόμενες γραμμές παραγωγής;

Πολλοί κατασκευαστές σωλήνων αντιμετωπίζουν περιορισμούς παραγωγής καθώς εξελίσσονται οι απαιτήσεις της αγοράς.

Συχνές αλλαγές προδιαγραφών

Οι πελάτες απαιτούν όλο και περισσότερο:

• Διαφορετικές διαμέτρους
• Διαφορετικά πάχη τοιχωμάτων
• Στρογγυλοί σωλήνες
• Τετράγωνοι σωλήνες
• Ορθογώνιοι σωλήνες

Οι παραδοσιακές γραμμές παραγωγής απαιτούν συχνά εκτεταμένη αντικατάσταση ρολού και ρυθμίσεις μηχανών.

Αυξανόμενο κόστος εργασίας

Η χειροκίνητη ρύθμιση και προσαρμογή αυξάνει το κόστος παραγωγής και μειώνει την απόδοση.

Οι μεγάλοι χρόνοι εγκατάστασης μπορεί να έχουν ως αποτέλεσμα:

• Μειωμένη χρήση μηχανημάτων
• Καθυστερημένα χρονοδιαγράμματα παράδοσης
• Αυξημένα λειτουργικά έξοδα

Τάσεις παραγωγής μικρής παρτίδας

Η σύγχρονη κατασκευή απομακρύνεται από τη μαζική παραγωγή προς εξατομικευμένες παραγγελίες.

Οι κατασκευαστές πρέπει συχνά να αλλάζουν μεταξύ προϊόντων διατηρώντας παράλληλα την κερδοφορία.

Απαιτήσεις μελλοντικής επέκτασης

Πολλά εργοστάσια αρχικά παράγουν διακοσμητικούς σωλήνες αλλά αργότερα επεκτείνονται σε:

• Βιομηχανική σωλήνωση
• Σωλήνες αυτοκινήτου
• Σωλήνες από ανοξείδωτο χάλυβα για τρόφιμα

Ο εξοπλισμός σταθερής σχεδίασης συχνά γίνεται εμπόδιο κατά την επέκταση.

Σύναψη:Η αγορά ευνοεί όλο και περισσότερο τα ευέλικτα συστήματα παραγωγής που μπορούν να προσαρμοστούν γρήγορα στις μεταβαλλόμενες απαιτήσεις των πελατών.

Διάλυμα

Προσαρμοσμένο ρυθμιζόμενο διάλυμα μύλου από ανοξείδωτο χάλυβα

Ο μύλος μας από ανοξείδωτο χάλυβα έχει σχεδιαστεί με γνώμονα την ευελιξία, την ακρίβεια και τη μακροπρόθεσμη επεκτασιμότητα.

Modular Design Machine

Η γραμμή παραγωγής μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων:

• Εύρος μεγέθους σωλήνων
• Ταχύτητα παραγωγής
• Επίπεδο αυτοματισμού
• Διαμόρφωση συγκόλλησης
• Εξοπλισμός φινιρίσματος

Αυτό μειώνει το μελλοντικό κόστος αναβάθμισης.

Σύστημα γρήγορης ρύθμισης

Οι βελτιστοποιημένες δομές μηχανών επιτρέπουν στους χειριστές να αλλάζουν τις προδιαγραφές του προϊόντος πιο αποτελεσματικά.

Τα οφέλη περιλαμβάνουν:

• Μειωμένος χρόνος διακοπής λειτουργίας
• Ταχύτερες μεταβάσεις παραγωγής
• Βελτιωμένη χρήση εξοπλισμού

Μορφοποίηση ρολού υψηλής ακρίβειας

Ο προηγμένος σχεδιασμός roll pass εξασφαλίζει:

• Σταθερή ποιότητα διαμόρφωσης
• Βελτιωμένη συνοχή διαστάσεων
• Καλύτερο φινίρισμα επιφάνειας
• Μειωμένη υλική πίεση

Ενσωμάτωση συγκόλλησης TIG / Plasma

Ανάλογα με τις απαιτήσεις παραγωγής, η γραμμή μπορεί να εξοπλιστεί με:

• Συστήματα συγκόλλησης TIG
• Συστήματα συγκόλλησης πλάσματος
• Συνδυασμένα διαλύματα συγκόλλησης

Αυτό εξασφαλίζει εξαιρετική ποιότητα συγκόλλησης για εφαρμογές από ανοξείδωτο χάλυβα.

Ευφυής Έλεγχος Παραγωγής

Ο αυτοματισμός που βασίζεται σε PLC παρέχει:

• Αποθήκευση συνταγής
• Διαχείριση παραμέτρων
• Παρακολούθηση παραγωγής
• Διαγνωστικά βλαβών

Αυτό βελτιώνει τη συνοχή και μειώνει την εξάρτηση του χειριστή.

Προδιαγραφές

Παράμετρος	Προσδιορισμός
Εύρος διαμέτρου σωλήνα	Φ12,7 mm – Φ114 mm
Σειρά τετράγωνων σωλήνων	10×10 mm – 80×80 mm
Πάχος Τοίχου	0,4 mm – 4,0 mm
Βαθμός υλικού	SS201 / SS304 / SS316 / SS409
Ταχύτητα Παραγωγής	Έως 120 m/min
Μέθοδος συγκόλλησης	TIG / Plasma
Σχήμα σωλήνα	Στρογγυλό / Τετράγωνο / Ορθογώνιο
Σύστημα Ελέγχου	PLC + Οθόνη αφής
Τύπος προσαρμογής	Ημιαυτόματο / Αυτόματο
Τροφοδοτικό	Προσαρμοσμένο
Επίπεδο Αυτοματισμού	Ειδικό Πελάτη
Ετήσια χωρητικότητα	Έως 80.000 τόνους

Οι τεχνικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις παραγωγής του πελάτη.

Εφαρμογή

Διακοσμητικοί σωλήνες από ανοξείδωτο χάλυβα

Χρησιμοποιείται σε:

• κουπαστές
• κιγκλιδώματα
• Εσωτερική διακόσμηση
• Αρχιτεκτονικές κατασκευές

Βιομηχανία Επίπλων

Κατασκευάζει:

• Σωλήνωση καρέκλας
• Κουφώματα τραπεζιού
• Κατασκευές κρεβατιών
• Εξαρτήματα επίπλων γραφείου

Βιομηχανία Επεξεργασίας Τροφίμων

Παράγει σωλήνες υγιεινής από ανοξείδωτο χάλυβα που χρησιμοποιούνται σε γραμμές παραγωγής τροφίμων και ποτών.

Αυτοκινητοβιομηχανία

Κατάλληλο για:

• Συστήματα εξάτμισης
• Δομική σωλήνωση
• Διακοσμητικά στοιχεία επένδυσης

Βιομηχανικά Συστήματα Σωληνώσεων

Χρησιμοποιείται για:

• Χημική επεξεργασία
• Επεξεργασία νερού
• Φαρμακευτικός εξοπλισμός
• Βιομηχανική μεταφορά υγρών

Κατασκευή Ιατρικού Εξοπλισμού

Παράγει σωλήνες από ανοξείδωτο χάλυβα ακριβείας που χρησιμοποιούνται σε εξοπλισμό υγειονομικής περίθαλψης και εργαστηρίου.

Πώς λειτουργεί

Διαδικασία κατασκευής σωλήνων από ανοξείδωτο χάλυβα

Βήμα 1: Φόρτωση πηνίου

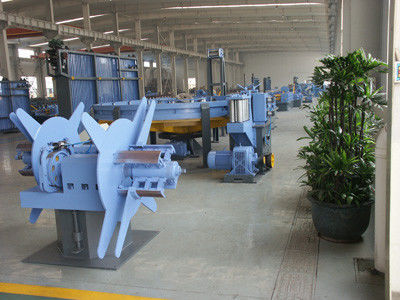

Τα πηνία από ανοξείδωτο χάλυβα τοποθετούνται στο uncoiler.

Βήμα 2: Προετοιμασία λωρίδας

Η λωρίδα ισοπεδώνεται και οδηγείται στο τμήμα διαμόρφωσης.

Βήμα 3: Διαμόρφωση ρολού

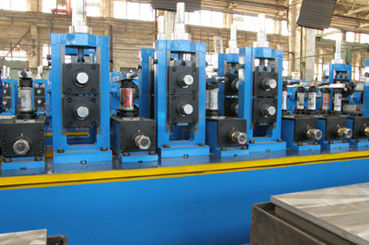

Πολλαπλές βάσεις σε ρολό μεταμορφώνουν σταδιακά την επίπεδη λωρίδα σε σωληνωτό προφίλ.

Βήμα 4: Συγκόλληση

Η ραφή του σωλήνα ενώνεται χρησιμοποιώντας τεχνολογία συγκόλλησης TIG ή πλάσματος.

Βήμα 5: Επεξεργασία σφαιριδίων συγκόλλησης

Η περιοχή συγκόλλησης υποβάλλεται σε επεξεργασία για τη βελτίωση της ποιότητας και της εμφάνισης της επιφάνειας.

Βήμα 6: Αλλαγή μεγέθους και ίσιωμα

Ο σωλήνας είναι βαθμονομημένος στις τελικές διαστάσεις και απαιτήσεις ευθύτητας.

Βήμα 7: Κοπή

Το ιπτάμενο πριόνι ή ο τροχιακός εξοπλισμός κοπής κόβει τον σωλήνα σε καθορισμένα μήκη.

Βήμα 8: Φινίρισμα και συσκευασία

Προαιρετικά συστήματα στίλβωσης, ανόπτησης, επιθεώρησης και συσκευασίας ολοκληρώνουν τη διαδικασία.

Πώς να επιλέξετε

Πώς να επιλέξετε τον σωστό ρυθμιζόμενο μύλο σωλήνων από ανοξείδωτο χάλυβα

Προσδιορίστε τους τύπους προϊόντων

Προσδιορίστε εάν η παραγωγή επικεντρώνεται σε:

• Διακοσμητικός σωλήνας
• Βιομηχανική σωλήνωση
• Σωλήνες υγιεινής
• Σωλήνες αυτοκινήτου

Κάθε εφαρμογή απαιτεί διαφορετικές διαμορφώσεις.

Αξιολογήστε τη μελλοντική επέκταση προϊόντος

Επιλέξτε εξοπλισμό που μπορεί να φιλοξενήσει μελλοντικά μεγέθη σωλήνων και ευκαιρίες στην αγορά.

Εξετάστε τους βαθμούς υλικού

Οι διαφορετικές ποιότητες ανοξείδωτου χάλυβα απαιτούν διαφορετικές δυνατότητες συγκόλλησης και διαμόρφωσης.

Αναλύστε τη δομή της παραγγελίας

Τα εργοστάσια που παράγουν συχνές παραγγελίες μικρών παρτίδων επωφελούνται περισσότερο από ρυθμιζόμενα συστήματα.

Προσδιορίστε τις απαιτήσεις αυτοματισμού

Τα συστήματα αυτόματης ρύθμισης βελτιώνουν την αποτελεσματικότητα για τους κατασκευαστές που χειρίζονται πολλούς τύπους προϊόντων.

Σύσταση:Επιλέξτε ένα μύλο σωλήνων που υποστηρίζει τόσο τις τρέχουσες απαιτήσεις παραγωγής όσο και τη μελλοντική επέκταση της αγοράς αντί να εστιάζει μόνο στις άμεσες ανάγκες.

Γιατί να επιλέξετε τον εξοπλισμό μεταλλουργίας Zhongyue

Εκτεταμένη εμπειρία στην κατασκευή σωληνίσκων

Η Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. ειδικεύεται σε:

• Μύλοι σωλήνων από ανοξείδωτο χάλυβα
• ERW Pipe Mills
• Απευθείας Διαμόρφωση στους Τετραγωνικούς Μύλους
• Προσαρμοσμένες λύσεις παραγωγής σωλήνων

Προσαρμοσμένη Μηχανική Δυνατότητα

Παρέχουμε:

• Σχεδιασμός γραμμής παραγωγής
• Ανάπτυξη roll pass
• Σχεδιασμός διάταξης εργοστασίου
• Επίβλεψη εγκατάστασης
• Εκπαίδευση χειριστή

Διεθνής εμπειρία έργου

Ο εξοπλισμός μας εξυπηρετεί πελάτες σε:

• Ινδία
• Νοτιοανατολική Ασία
• Μέση Ανατολή
• Αφρική
• Νότια Αμερική
• Ευρώπη

Μακροχρόνια τεχνική υποστήριξη

Οι πελάτες λαμβάνουν συνεχείς τεχνικές συμβουλές, υποστήριξη ανταλλακτικών και βοήθεια για τη βελτιστοποίηση της παραγωγής.

FAQ

1. Μπορεί ο μύλος σωλήνων να παράγει πολλαπλά μεγέθη σωλήνων;

Ναί. Το μηχάνημα έχει σχεδιαστεί για να υποστηρίζει ένα ευρύ φάσμα διαμέτρων και προφίλ σωλήνων μέσω ρυθμιζόμενων συστημάτων διαμόρφωσης και διαστασιολόγησης.

2. Ποιες ποιότητες ανοξείδωτου χάλυβα μπορούν να υποστούν επεξεργασία;

Η γραμμή μπορεί να επεξεργαστεί SS201, SS304, SS316, SS409 και άλλες ποιότητες ανοξείδωτου χάλυβα ανάλογα με τις απαιτήσεις του έργου.

3. Είναι διαθέσιμη η αυτόματη ρύθμιση;

Ναί. Διατίθενται επιλογές ημιαυτόματης και πλήρως αυτόματης ρύθμισης για μείωση του χρόνου εγκατάστασης.

4. Μπορεί το μηχάνημα να παράγει τετράγωνους και ορθογώνιους σωλήνες;

Ναί. Η γραμμή παραγωγής μπορεί να διαμορφωθεί για στρογγυλή, τετράγωνη και ορθογώνια κατασκευή σωλήνων από ανοξείδωτο χάλυβα.

5. Πόσο καιρό διαρκεί η αλλαγή μεγέθους προϊόντος;

Ανάλογα με τη διαμόρφωση, ο χρόνος μετάβασης μπορεί να μειωθεί σημαντικά σε σύγκριση με τους παραδοσιακούς μύλους σωλήνων, συμβάλλοντας στη βελτίωση της παραγωγικότητας και στην ευελιξία των παραγγελιών.

Σύναψη

Οι σύγχρονοι κατασκευαστές σωλήνων από ανοξείδωτο χάλυβα απαιτούν περισσότερα από μια τυπική γραμμή παραγωγής. Χρειάζονται ευέλικτες, προσαρμόσιμες και επεκτάσιμες κατασκευαστικές λύσεις που μπορούν να προσαρμοστούν στις μεταβαλλόμενες απαιτήσεις των πελατών, στις πολλαπλές προδιαγραφές προϊόντων και στη μελλοντική ανάπτυξη των επιχειρήσεων. Ένας ρυθμιζόμενος μύλος σωλήνων από ανοξείδωτο χάλυβα παρέχει την ακρίβεια, την ευελιξία και την αποδοτικότητα παραγωγής που απαιτούνται για να παραμείνετε ανταγωνιστικοί στο σημερινό ολοένα και πιο προσαρμοσμένο περιβάλλον παραγωγής.
