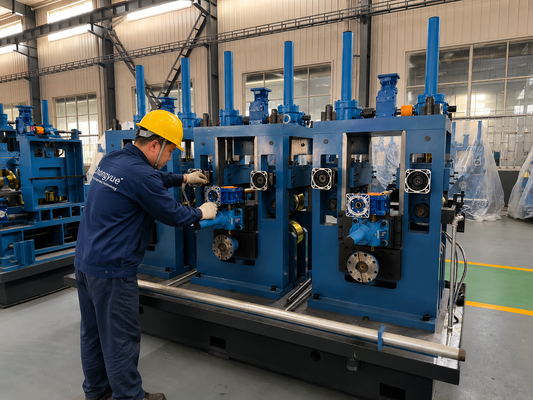

ZY20 Weld Seam Tube Mill Machine φ10-26mm Στρογγυλή συγκόλληση με συμπίεση σωλήνων από χάλυβα 0,4-1,5mm 90m/min

Απόκλιση και Ατελής Σύντηξη Συγκόλλησης σε Σωλήνα

Μια συγκόλληση που αποκλίνει από το κέντρο ή δεν συντήκεται πλήρως είναι ο ταχύτερος δρόμος προς τα απορρίμματα και τις αστοχίες στο πεδίο. Για σωλήνες μικρής διαμέτρου φ10-26mm, η διατήρηση της ραφής ακριβώς στο κέντρο των κυλίνδρων συμπίεσης είναι αυτό που διαχωρίζει έναν ισχυρό, στρογγυλό σωλήνα από έναν αδύναμο, οβάλ.

Γιατί η Ραφή Συγκόλλησης Αποκλίνει από το Κέντρο

Χωρίς θετική καθοδήγηση, οι άκρες του ελάσματος περιπλανώνται καθώς πλησιάζουν στο σημείο συγκόλλησης, έτσι οι κύλινδροι συμπίεσης συναντούν τη ραφή εκτός κέντρου και η σύντηξη είναι άνιση. Ανεπαρκής πίεση συμπίεσης αφήνει κενά, ενώ υπερβολική πίεση δημιουργεί φλας και αποδυναμώνει τη ζώνη συγκόλλησης.

Η Λύση του Μηχανήματος Σωλήνων ZY20 για Ραφή Συγκόλλησης

Ένας ειδικός οδηγός ραφής συγκρατεί τη θέση της ραφής μέσω της ζώνης συγκόλλησης, διατηρώντας τις άκρες στο κέντρο για τους κυλίνδρους συμπίεσης.

Η συγκόλληση με συμπίεση στη συνέχεια σφυρηλατεί τις τήγμενες άκρες μαζί υπό ελεγχόμενη πίεση, ολοκληρώνοντας πλήρη σύντηξη χωρίς κενά ή υπερβολικό φλας.

Η αυτόματη αφαίρεση εξωτερικού γρεζιού καθαρίζει το χάντρα αμέσως μετά τη συγκόλληση, έτσι ο σωλήνας εισέρχεται στην διαμόρφωση με μια ομαλή, σταθερή συγκόλληση.

Τεχνικές Προδιαγραφές του Μηχανήματος Σωλήνων ZY20

Πλήρης Συνεχής Διαδικασία Παραγωγής

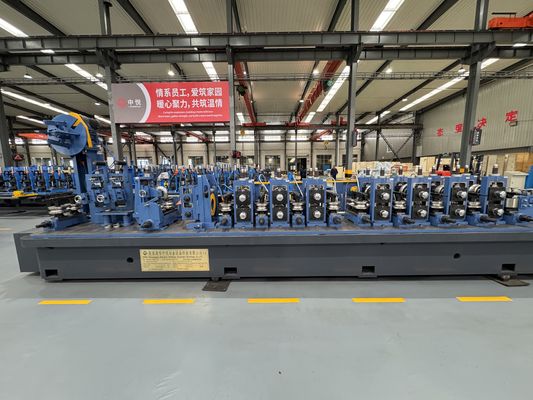

Κάθε ZY20 λειτουργεί με μία συνεχή ροή από το πηνίο έως τον τελειωμένο κομμένο σωλήνα. Ένας ξετυλιχτήρας τροφοδοτεί το έλασμα μέσω ενός ευθυγραμμιστή ακριβείας 7 κυλίνδρων που αφαιρεί την ελαττωματική καμπυλότητα του πηνίου, στη συνέχεια η διαμόρφωση διπλής ακτίνας το διαμορφώνει σε 5 χοντρές και 3 λεπτές βάσεις χωρίς κυματισμό στην άκρη. Ένας συγκολλητής HF στερεάς κατάστασης 100 kW συντήκει τη ραφή υπό πίεση συμπίεσης με έναν ειδικό οδηγό ραφής, και μια αυτόματη μονάδα εξωτερικού γρεζιού καθαρίζει το χάντρα αμέσως. Η ψύξη με ψεκασμό ≥10 t/h συν την δεξαμενή υπερχείλισης κλειδώνει το σχήμα, η γραμμή διαμόρφωσης διαμέτρου 6 οριζόντιων + 6 κάθετων καθορίζει τη διάμετρο, και μια κεφαλή Turk 4 κυλίνδρων ευθυγραμμίζει τον σωλήνα πριν το ιπτάμενο πριόνι μικροϋπολογιστή κόψει μήκη 4–8m με ακρίβεια ±3mm. Οι βάσεις με προστασία υπερφόρτωσης και οι σκληρυμένοι άξονες 42CrMo διατηρούν ολόκληρη τη γραμμή σταθερή σε μεγάλες λειτουργίες.

Πού Εφαρμόζεται το Μηχάνημα Σωλήνων ZY20 για Ραφή Συγκόλλησης

Σωλήνες ακριβείας, επίπλων, δομικούς και γαλβανισμένους όπου μια ισχυρή, κεντραρισμένη συγκόλληση είναι η κύρια απαίτηση ποιότητας.

Πώς να Επιλέξετε ένα Μηχάνημα Σωλήνων για Ραφή Συγκόλλησης

Ελέγξτε την καθοδήγηση της ραφής και τον έλεγχο συμπίεσης — το ZY20 χρησιμοποιεί έναν ειδικό οδηγό ραφής και ρυθμιζόμενη πίεση συμπίεσης. Αντιστοιχίστε την εξωτερική διάμετρο και το πάχος τοιχώματος με φ10-26mm / 0.4-1.5mm και επιβεβαιώστε την αφαίρεση γρεζιού μετά τη συγκόλληση.

Εγκατάσταση, Υποστήριξη και Μεταπωλήσεις

Το ZY20 παραδίδεται ως πακέτο turnkey με σχέδια διάταξης και θεμελίωσης, ώστε να μπορείτε να προετοιμάσετε την τοποθεσία πριν την παράδοση. Η εγκατάσταση και η θέση σε λειτουργία στο χώρο, υπό την καθοδήγηση μηχανικού, φέρνουν τη γραμμή στην ονομαστική παραγωγή, με εκπαίδευση χειριστή για την παράδοση ενός λειτουργικού μηχανήματος. Μια ετήσια εγγύηση με υποστήριξη ανταλλακτικών προστατεύει την επένδυση, και επειδή η γραμμή δέχεται πηνία HR, CR και γαλβανισμένα, μπορείτε να προσαρμοστείτε στο μεταβαλλόμενο κόστος υλικών και τη ζήτηση της αγοράς χωρίς επαναπροσαρμογή εργαλείων.

Συχνές Ερωτήσεις Σχετικά με το Μηχάνημα Σωλήνων ZY20 για Ραφή Συγκόλλησης

Πώς διατηρείται η ραφή στο κέντρο;

Ένας ειδικός οδηγός ραφής συγκρατεί τις άκρες στο κέντρο των κυλίνδρων συμπίεσης κατά τη διάρκεια της συγκόλλησης.

Τι είναι η συγκόλληση με συμπίεση;

Οι κύλινδροι συμπίεσης σφυρηλατούν τις τήγμενες άκρες μαζί υπό πίεση για πλήρη σύντηξη.

Πώς αφαιρείται το χάντρα;

Μια αυτόματη μονάδα εξωτερικού γρεζιού καθαρίζει το χάντρα συγκόλλησης πριν τη διαμόρφωση διαμέτρου.
