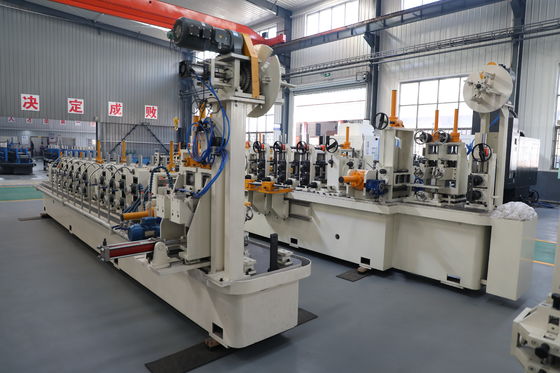

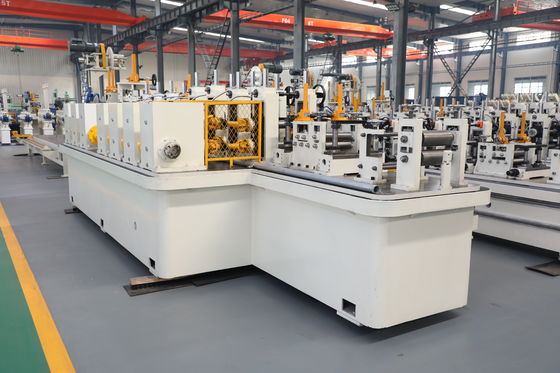

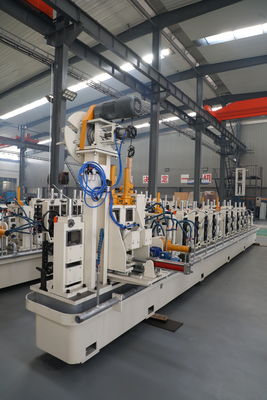

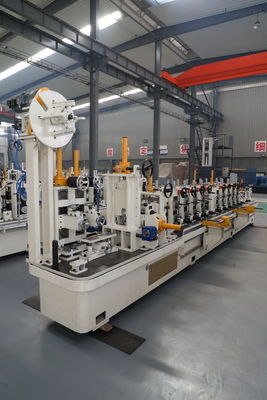

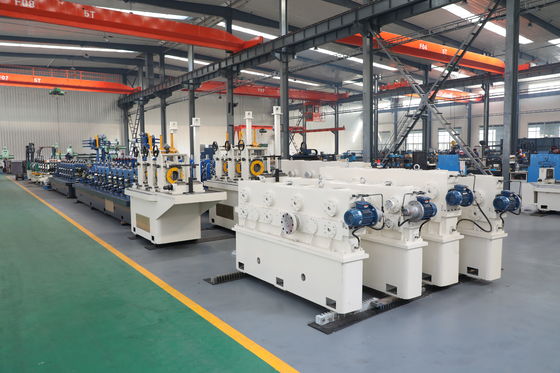

ZY20 Roll Forming Tube Mill Machine φ10-26mm Μικρής Διαμέτρου Χάλυβας Σωλήνας 0,4-1,5mm 90m/min

Κυματισμός ακμής και αστάθεια κατά τη διαμόρφωση σωλήνων

Κάθε ελάττωμα σωλήνα ξεκινά από το τμήμα διαμόρφωσης. Ο κυματισμός ακμής, η καμπυλότητα λωρίδας και η άνιση δύναμη κάμψης ωθούν τη λωρίδα εκτός κέντρου της συγκόλλησης, παράγοντας οβάλ, κυματιστούς ή σχισμένους σωλήνες. Μύλοι που δεν μπορούν να τροφοδοτήσουν επίπεδη, σταθερή λωρίδα σπαταλούν υλικό σε κάθε αλλαγή καρούλι.

Γιατί η διαμόρφωση παράγει κυματισμό ακμής

Η λωρίδα που εισέρχεται στο τμήμα διαμόρφωσης με ελαττώματα καρούλι ή καμπυλότητα κάμπτεται άνισα, και μια διέλευση μονής ακτίνας συγκεντρώνει την παραμόρφωση στην ακμή. Χωρίς προοδευτική διαμόρφωση σε τραχιά και τελειώματα, η ακμή λυγίζει πριν από τη συγκόλληση και η ραφή φτάνει εκτός ευθυγράμμισης.

Η λύση του μύλου σωλήνων ZY20 Roll Forming

Ένας ευθυγραμμιστής ακριβείας 7 κυλίνδρων αφαιρεί τα ελαττώματα καρούλι και τροφοδοτεί τη λωρίδα επίπεδη, δημιουργώντας μια σταθερή αρχή για κάθε διέλευση.

Ο σχεδιασμός διέλευσης διπλής ακτίνας σε οριζόντια βάση κάτω γραμμής διαμορφώνει τη λωρίδα απαλά, ενώ 5 τραχιά + 3 τελειώματα διαμορφώνουν τον κύκλο προοδευτικά χωρίς κυματισμό ακμής.

Οριζόντιοι σταθμοί προστατευμένοι από υπερφόρτωση και σκληρυμένοι άξονες 42CrMo διατηρούν τη διέλευση σταθερή, έτσι ώστε η λωρίδα να φτάνει στη συγκόλληση στο κέντρο και έτοιμη για πλήρη σύντηξη.

Τεχνικές προδιαγραφές του μύλου σωλήνων ZY20

Πλήρης συνεχής διαδικασία παραγωγής

Κάθε ZY20 λειτουργεί μια συνεχή ροή από το καρούλι έως τον τελειωμένο κομμένο σωλήνα. Ένας ξετυλιχτήρας τροφοδοτεί τη λωρίδα μέσω ενός ευθυγραμμιστή ακριβείας 7 κυλίνδρων που αφαιρεί τα ελαττώματα καρούλι, στη συνέχεια η διαμόρφωση διπλής ακτίνας τη διαμορφώνει σε 5 τραχιά και 3 τελειώματα χωρίς κυματισμό ακμής. Ένας συγκολλητής HF στερεάς κατάστασης 100 kW συντήκει τη ραφή υπό πίεση συμπίεσης με έναν ειδικό οδηγό ραφής, και μια αυτόματη μονάδα εξωτερικής ραφής καθαρίζει την άκρη αμέσως. Η ψύξη με ψεκασμό ≥10 t/h συν ψύξη δεξαμενής υπερχείλισης κλειδώνει το σχήμα, η γραμμή διαστάσεων 6 οριζόντιων + 6 κάθετων καθορίζει τη διάμετρο, και μια κεφαλή Turk 4 κυλίνδρων ευθυγραμμίζει τον σωλήνα πριν το πριόνι ακριβείας κόψει μήκη 4–8m με ακρίβεια ±3mm. Οι σταθμοί προστατευμένοι από υπερφόρτωση και οι σκληρυμένοι άξονες 42CrMo διατηρούν ολόκληρη τη γραμμή σταθερή σε μεγάλες λειτουργίες.

Πού εφαρμόζεται ο μύλος σωλήνων ZY20 Roll Forming

Σωλήνες ακριβείας, επίπλων και δομικοί, όπου η σταθερή διαμόρφωση και η επίπεδη είσοδος λωρίδας καθορίζουν την ποιότητα συγκόλλησης και την τελική στρογγυλότητα.

Πώς να επιλέξετε έναν μύλο σωλήνων Roll Forming

Ελέγξτε πρώτα τον αριθμό των κυλίνδρων του ευθυγραμμιστή και τον σχεδιασμό της διέλευσης – το ZY20 χρησιμοποιεί ευθυγράμμιση 7 κυλίνδρων και διαμόρφωση διπλής ακτίνας. Αντιστοιχίστε την εξωτερική διάμετρο και το πάχος τοιχώματος με φ10-26mm / 0.4-1.5mm, και επιβεβαιώστε τη διαμόρφωση των σταθμών για το προφίλ σας.

Εγκατάσταση, υποστήριξη και μετά την πώληση

Το ZY20 παραδίδεται ως πακέτο turnkey με σχέδια διάταξης και θεμελίωσης, ώστε να μπορείτε να προετοιμάσετε την τοποθεσία πριν από την παράδοση. Η εγκατάσταση και η θέση σε λειτουργία στο χώρο, υπό την καθοδήγηση μηχανικού, φέρνουν τη γραμμή στην ονομαστική παραγωγή, με εκπαίδευση χειριστή για την παράδοση ενός λειτουργικού μύλου. Μια ετήσια εγγύηση με υποστήριξη ανταλλακτικών προστατεύει την επένδυση, και επειδή η γραμμή δέχεται καρούλια HR, CR και γαλβανισμένα, μπορείτε να προσαρμοστείτε στο μεταβαλλόμενο κόστος υλικών και τη ζήτηση της αγοράς χωρίς επανασχεδιασμό.

Συχνές ερωτήσεις σχετικά με τον μύλο σωλήνων ZY20 Roll Forming

Πώς αποτρέπει το ZY20 τον κυματισμό ακμής;

Ένας ευθυγραμμιστής 7 κυλίνδρων συν διέλευση διπλής ακτίνας και διαμόρφωση 5+3 σταθμών διαμορφώνουν τη λωρίδα προοδευτικά.

Ποια είναι η διάταξη των σταθμών διαμόρφωσης;

5 τραχιοί σταθμοί + 3 τελειώματα ολοκληρώνουν τον κύκλο σε ελεγχόμενα στάδια.

Γιατί διπλές ακτίνες διευθύνσεων;

Κατανέμουν την κάμψη σε όλη τη λωρίδα αντί να τη συγκεντρώνουν στην ακμή.
