Απαιτήσεις Στενής Ανοχής στην Παραγωγή Σωλήνων Ακριβείας
Οι χρήστες σωλήνων ακριβείας στη μηχανική και την επιπλοποιία απαιτούν εξωτερική διάμετρο, πάχος τοιχώματος και στρογγυλότητα εντός στενών ορίων και απορρίπτουν εξαρτήματα τη στιγμή που ένα μηχάνημα αποκλίνει. Οι σωλήνες μικρής διαμέτρου φ10-26mm είναι ιδιαίτερα ανελαστικοί, επειδή ένα μικρό σφάλμα διέλευσης ή μια απόκλιση συγκόλλησης εμφανίζεται ως μεγάλο ποσοστό της διαμέτρου.
Γιατί οι Σωλήνες Ακριβείας Μικρής Διαμέτρου Χάνουν την Ακρίβειά τους
Οι συμβατικές διόδοι μονής ακτίνας συγκεντρώνουν την κάμψη στην άκρη και παράγουν κυματισμό, ενώ μια ραφή που δεν καθοδηγείται θετικά συγκολλάται εκτός κέντρου και μετατοπίζει την εξωτερική διάμετρο. Οι φθαρμένοι άξονες κυλίνδρων και η άνιση ψύξη επιτρέπουν στη στρογγυλότητα και τη διάμετρο να μεταβάλλονται, έτσι η γραμμή βγαίνει εκτός ανοχής μέσα σε λίγες ημέρες.

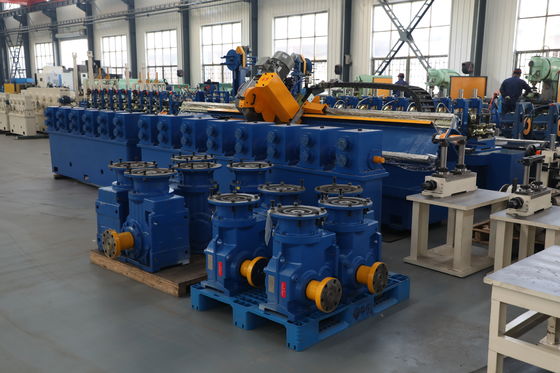

Η Λύση του Μηχανήματος Σωλήνων Ακριβείας ZY20
Ο σχεδιασμός διόδου διπλής ακτίνας με 5 σταθμούς χοντρής και 3 σταθμούς φινιρίσματος διαμορφώνει το έλασμα σταδιακά για να εξαλείψει τον κυματισμό της άκρης πριν τη συγκόλληση.
Οι άξονες κυλίνδρων 42CrMo, σκληρυμένοι, βαμμένοι και σκληρυμένοι με επαγωγή υψηλής συχνότητας, διατηρούν σταθερό το προφίλ της διόδου, ενώ η ειδική καθοδήγηση της ραφής κεντράρει τη συγκόλληση για ακριβή εξωτερική διάμετρο.

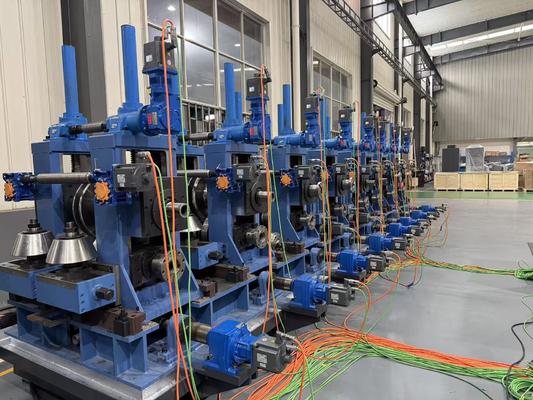

Μια σειρά διαμόρφωσης 6 οριζόντιων + 6 κάθετων και μια κεφαλή Turk 4 κυλίνδρων κόβουν το σώμα σε στενή στρογγυλότητα, και το ιπτάμενο πριόνι μικροϋπολογιστή κόβει μήκη 4-8μ σε ±3mm.
Τεχνικές Προδιαγραφές του Μηχανήματος Σωλήνων ZY20
| Παράμετρος | Προδιαγραφή |
|---|
| Εξωτερική διάμετρος σωλήνα | φ10–26 mm |
| Πάχος τοιχώματος | 0.4–1.5 mm |
| Ονομαστική ταχύτητα παραγωγής | έως 90 m/min |
| Πρώτη ύλη | Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα HR / CR, γαλβανισμένος χάλυβας |
| Ισχύς συγκολλητή HF | 100 kW στερεάς κατάστασης |
| Σταθμοί διαμόρφωσης | 5 χοντρής + 3 φινιρίσματος |
| Σταθμοί διαμόρφωσης | 6 οριζόντιοι + 6 κάθετοι |
| Κύλινδροι ευθυγράμμισης | Πρέσα ακριβείας 7 κυλίνδρων |
| Μήκος κοπής / ακρίβεια | 4–8 m, ±3 mm |
| Ροή ψυκτικού | ≥10 t/h ψεκασμός + δεξαμενή υπερχείλισης |
| Υλικό άξονα κυλίνδρου | 42CrMo σκληρυμένος & βαμμένος + σκληρυμένος με HF |
Πλήρης Συνεχής Διαδικασία Παραγωγής

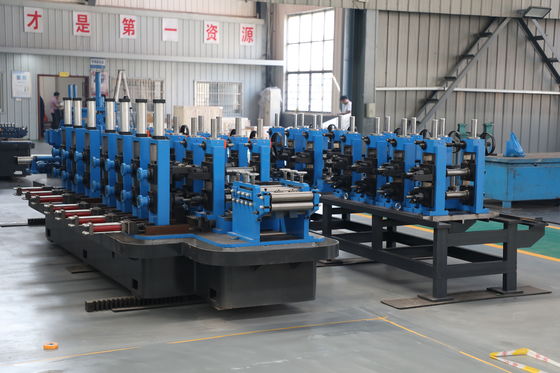

Κάθε ZY20 λειτουργεί σε συνεχή ροή από το πηνίο έως τον τελικό κομμένο σωλήνα. Ένας ξετυλιχτήρας τροφοδοτεί το έλασμα μέσω μιας πρέσας ακριβείας 7 κυλίνδρων που αφαιρεί την ελαττωματική καμπυλότητα του πηνίου, στη συνέχεια η διαμόρφωση διπλής ακτίνας το διαμορφώνει σε 5 χοντρούς και 3 σταθμούς φινιρίσματος χωρίς κυματισμό στην άκρη. Ένας συγκολλητής HF 100 kW στερεάς κατάστασης συνενώνει τη ραφή υπό πίεση συμπίεσης με ειδικό οδηγό ραφής, και μια αυτόματη μονάδα εξωτερικής ραφής καθαρίζει την άκρη αμέσως. Η ψύξη με ψεκασμό ≥10 t/h συν την πισίνα υπερχείλισης κλειδώνει το σχήμα, η σειρά διαμόρφωσης 6 οριζόντιων + 6 κάθετων καθορίζει τη διάμετρο, και μια κεφαλή Turk 4 κυλίνδρων ευθυγραμμίζει τον σωλήνα πριν το ιπτάμενο πριόνι μικροϋπολογιστή κόψει μήκη 4–8μ σε ±3mm. Οι σταθμοί με προστασία υπερφόρτωσης και οι σκληρυμένοι άξονες 42CrMo διατηρούν ολόκληρη τη γραμμή σταθερή σε μεγάλες παραγωγές.
Πού Εφαρμόζεται το Μηχάνημα Σωλήνων Ακριβείας ZY20
Σωλήνες μηχανικής ακριβείας, ελαφριά εξαρτήματα αυτοκινήτων, έπιπλα και δομικά τμήματα όπου η εξωτερική διάμετρος, το πάχος τοιχώματος και η στρογγυλότητα πρέπει να παραμένουν εντός στενών ορίων.
Πώς να Επιλέξετε ένα Μηχάνημα Σωλήνων Ακριβείας
Δηλώστε πρώτα τους στόχους σας για την εξωτερική διάμετρο, το πάχος τοιχώματος και τη στρογγυλότητα, στη συνέχεια αντιστοιχίστε το παράθυρο φ10-26mm / 0.4-1.5mm. Επιβεβαιώστε την ποιότητα του υλικού και την ακρίβεια του μήκους κοπής, και ελέγξτε τα σχέδια θεμελίωσης για να διαστασιολογήσετε τη γραμμή για τις απαιτήσεις ανοχής σας.
Εγκατάσταση, Υποστήριξη και Μεταπωλήσεις
Το ZY20 παραδίδεται ως πακέτο turnkey με σχέδια διάταξης και θεμελίωσης, ώστε να μπορείτε να προετοιμάσετε την τοποθεσία πριν την παράδοση. Η εγκατάσταση και η θέση σε λειτουργία στο χώρο, υπό την καθοδήγηση μηχανικού, φέρνουν τη γραμμή στην ονομαστική παραγωγή, με εκπαίδευση χειριστή για την παράδοση ενός λειτουργικού μηχανήματος. Μια ετήσια εγγύηση με υποστήριξη ανταλλακτικών προστατεύει την επένδυση, και επειδή η γραμμή δέχεται πηνία HR, CR και γαλβανισμένα, μπορείτε να προσαρμοστείτε στο μεταβαλλόμενο κόστος υλικών και τη ζήτηση της αγοράς χωρίς επανατοποθέτηση.
Συχνές Ερωτήσεις Σχετικά με το Μηχάνημα Σωλήνων Ακριβείας ZY20
Τι στρογγυλότητα μπορεί να διατηρήσει το ZY20;
Η σειρά διαμόρφωσης 6+6 και η κεφαλή Turk διατηρούν το σώμα στρογγυλό και σταθερό στην ονομαστική ταχύτητα.
Πώς διατηρείται η ακρίβεια της εξωτερικής διαμέτρου με την πάροδο του χρόνου;
Οι σκληρυμένοι άξονες κυλίνδρων 42CrMo αντέχουν στη φθορά, έτσι το προφίλ της διόδου παραμένει αληθινό σε μεγάλες εκστρατείες.
Τι ακρίβεια κοπής προσφέρει το ιπτάμενο πριόνι;
Μήκη 4-8μ κομμένα σε ±3mm με ιπτάμενο πριόνι ελεγχόμενο από μικροϋπολογιστή.
