Πρόβλημα
Οι κύλινδροι μονής ακτίνας αναγκάζουν την άκρη της ταινίας μέσα από μία απότομη καμπή, δημιουργώντας τάση στην άκρη, σημάδια και άνιση παραμόρφωση που εμφανίζονται ως ελαττώματα συγκόλλησης και στρογγυλότητας.
Αιτία
Μία μονή ακτίνα συγκεντρώνει την καμπή σε ένα σημείο, έτσι η άκρη της ταινίας υπερλειτουργεί στην είσοδο κάθε περάσματος και η ροή του υλικού είναι άνιση γύρω από τον σωλήνα.
Λύση

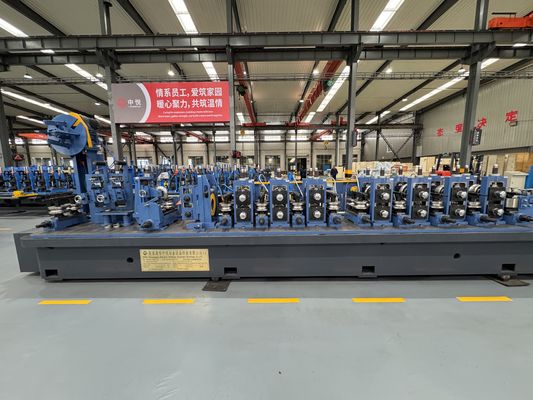

Το προφίλ κυλίνδρου διπλής ακτίνας ZY16 μεταβαίνει την άκρη της ταινίας μέσα από δύο πιο ήπιες καμπύλες, κατανέμοντας την κάμψη πιο ομοιόμορφα και μειώνοντας την μέγιστη τάση στην άκρη. Αυτό διατηρεί την άκρη του πάχους άθικτη και βελτιώνει την στρογγυλότητα και την σταθερότητα του κενού συγκόλλησης σε σωλήνες Φ8-18mm, ειδικά σε λεπτότοιχες και επικαλυμμένες ταινίες.
Βασικά Μηχανικά Δεδομένα
- Το προφίλ κυλίνδρου δύο καμπυλών κατανέμει την κάμψη πιο ομοιόμορφα.
- Μειώνει την μέγιστη τάση στην άκρη κατά τη διάρκεια κάθε περάσματος διαμόρφωσης.
- Διατηρεί το πάχος της άκρης για μια πλήρη, συμπαγή ραφή συγκόλλησης.
- Βελτιώνει την στρογγυλότητα και την σταθερότητα του κενού συγκόλλησης σε λεπτές ταινίες.

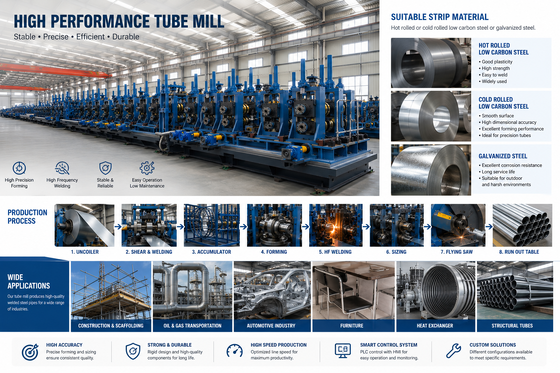

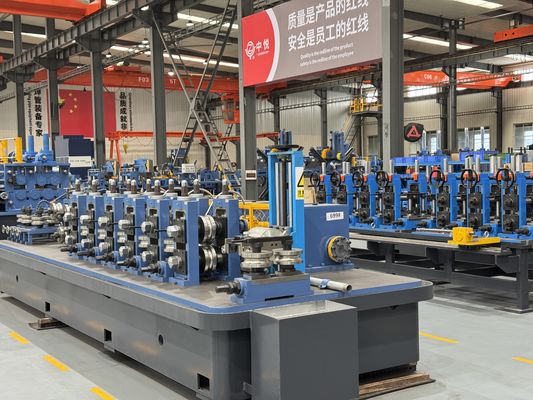

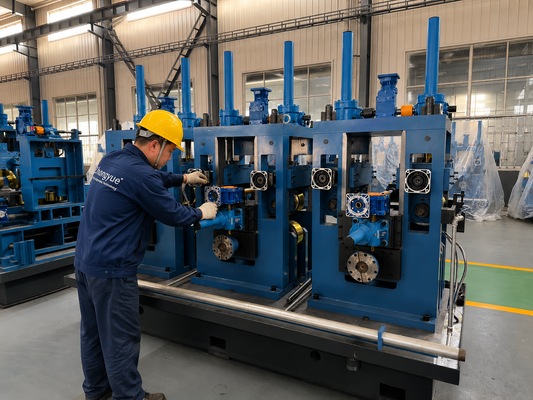

| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο Μηχανής | ZY16 |
| Εύρος Εξωτερικής Διαμέτρου Σωλήνα | Φ8-18 mm |
| Πάχος Τοιχώματος | 0.4-1.0 mm |
| Εύρος Πλάτους Ταινίας | 25-57 mm |
| Μέγιστη Ταχύτητα Γραμμής | 90 m/min |
| Ισχύς Συγκολλητή HF | 100 kW Solid-State High Frequency |
| Υλικό Ταινίας | Χάλυβας Θερμής / Ψυχρής Έλασης / Γαλβανισμένος |
| Ξετυλίχτης | Πνευματικός Διπλής Μανδρέλας, Χωρητικότητα Τυλίγματος 1.5-Τόνων |
| Συσσωρευτής | Κλωβός Υψηλής Ταχύτητας 200 m/min |
| Ευθυγράμμιση Ταινίας | Μονάδα Ευθυγράμμισης Επτά Κυλίνδρων |
| Βάσεις Διαμόρφωσης | 5-Βάσεις Χοντρής + 3-Βάσεις Ακριβείας |
| Γεωμετρία Κυλίνδρων | Κύλινδροι Διαμόρφωσης Διπλής Ακτίνας |
| Άξονες Κυλίνδρων | 42CrMo Χάλυβας Υψηλής Αντοχής |
| Ασφάλεια | Προστασία Υπερφόρτωσης Βάσης Διαμόρφωσης |

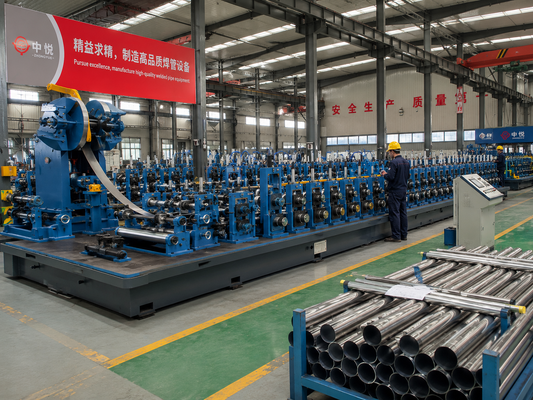

Απόδοση & Ποιότητα
Οι κύλινδροι διπλής ακτίνας μεταβαίνουν την άκρη της ταινίας μέσα από δύο πιο ήπιες καμπύλες, έτσι η μέγιστη τάση στην άκρη μειώνεται και η ροή του υλικού είναι ομοιόμορφη. Αυτό διατηρεί την άκρη του πάχους άθικτη και βελτιώνει την στρογγυλότητα, ειδικά σε λεπτότοιχες και επικαλυμμένες ταινίες όπου οι απότομες καμπές μονής ακτίνας προκαλούν τα περισσότερα ελαττώματα. Η πιο ομαλή διαδρομή κάμψης μειώνει επίσης την τοπική τάση επαφής στην επιφάνεια του κυλίνδρου, έτσι οι κύλινδροι λειτουργούν περισσότερο μεταξύ των ακονισμάτων, διατηρώντας την ακρίβεια του προφίλ.
Εφαρμογή
Για σωλήνες Φ8-18mm όπου η ακεραιότητα της άκρης, η επιφανειακή επεξεργασία και η στρογγυλότητα είναι σημαντικές, ειδικά σε λεπτότοιχες και επικαλυμμένες ταινίες που δεν αντέχουν απότομες κάμψεις.
Οδηγός Επιλογής
Επιλέξτε εργαλεία διπλής ακτίνας όταν διαμορφώνετε λεπτότοιχες, γαλβανισμένες ή ακριβείας ταινίες. Καθορίστε την ακριβή εξωτερική διάμετρο και το πάχος σας, ώστε το προφίλ του κυλίνδρου να κατεργαστεί για να ταιριάζει.
Σενάρια Εφαρμογής
Λεπτότοιχες και επικαλυμμένες σωλήνες, σωλήνες με φωτεινή επιφάνεια και σωλήνες μικρής διαμέτρου ακριβείας όπου η ποιότητα της επιφάνειας και της άκρης είναι κρίσιμη.
Συχνές Ερωτήσεις
Ε1. Ποιο είναι το όφελος των κυλίνδρων διπλής ακτίνας;
Διασπείρουν την κάμψη σε δύο πιο ήπιες καμπύλες, μειώνοντας την τάση στην άκρη και βελτιώνοντας την στρογγυλότητα και την επιφανειακή επεξεργασία.
Ε2. Είναι απαραίτητοι για όλα τα υλικά;
Βοηθούν περισσότερο σε λεπτότοιχες και επικαλυμμένες ταινίες. Βαρύτερες απλές ταινίες μπορούν να χρησιμοποιήσουν απλούστερα προφίλ.
Ε3. Κατασκευάζονται οι κύλινδροι ανά μέγεθος;
Ναι, οι κύλινδροι κατεργάζονται στην ακριβή εξωτερική διάμετρο και το πάχος σας για σωστό προφίλ και κενό.
Ε4. Φθείρονται οι κύλινδροι διπλής ακτίνας ταχύτερα;
Όχι, η πιο ομαλή κάμψη μειώνει στην πραγματικότητα την τοπική τάση επαφής, και οι άξονες 42CrMo διατηρούν σταθερή την ευθυγράμμιση για μεγάλη διάρκεια ζωής των εργαλείων.
Ε5. Πώς επηρεάζουν οι κύλινδροι διπλής ακτίνας την ταχύτητα;
Μειώνοντας την τάση στην άκρη και διατηρώντας την ταινία σταθερή, υποστηρίζουν υψηλότερη ταχύτητα γραμμής με λιγότερα ελαττώματα, οπότε βοηθούν αντί να περιορίζουν την παραγωγή.
Ε6. Είναι οι κύλινδροι εναλλάξιμοι μεταξύ των μεγεθών;
Κάθε μέγεθος χρησιμοποιεί το δικό του κατεργασμένο προφίλ κυλίνδρου. Οι κύλινδροι δεν είναι εναλλάξιμοι μεταξύ εξωτερικών διαμέτρων, γι' αυτό τους διαμορφώνουμε ανά παραγγελία.
