Μηχανή κατασκευής σωλήνων από γαλβανισμένο χάλυβα με συγκόλληση υψηλής συχνότητας για την κατασκευή και την παραγωγή βιομηχανικών σωλήνων

4 Τεχνουργήματα για την κατασκευή σωλήνων από χάλυβα, σωλήνες από χάλυβα, μηχανή για την κατασκευή αυτοκινήτων σωλήνων

Βασικές τεχνικές παραμέτρους της μηχανής κατασκευής ZY89Tube

Επισκόπηση του προϊόντος

The Galvanized Steel Tube Making Machine with High Frequency Welding is designed for continuous production of welded galvanized steel tubes from galvanized steel strip or carbon steel strip for later galvanizing.

Αυτή η γραμμή παραγωγής είναι κατάλληλη για σωλήνες κατασκευής, σωλήνες φράχτη, σωλήνες θερμοκηπίου, σωλήνες ηλιακής τοποθέτησης, πλαίσια επίπλων, δομές ελαφρού χάλυβα, σωλήνες σκαλωμάτων,και γενικά βιομηχανικά προϊόντα σωλήνων.

Η βασική αξία αυτής της μηχανής δεν είναι μόνο να κάνει ένα σχήμα σωλήνα. Βοηθά τους κατασκευαστές να ελέγχουν την ακρίβεια σχηματισμού, τη σταθερότητα συγκόλλησης συγκόλλησης, την προστασία της επικάλυψης ψευδαργύρου, την ποιότητα κοπής,και συνεχή αποδοτικότητα παραγωγής.

Προβλήματα

Πολλοί κατασκευαστές κυλίνδρων αντιμετωπίζουν προβλήματα ποιότητας κατά τη διάρκεια της υψηλής ταχύτητας παραγωγής.

Τα κοινά προβλήματα περιλαμβάνουν βλάβη της επικάλυψης από ψευδάργυρο, ασταθείς συγκόλλησεις συγκόλλησης, κακή στρογγυλότητα σωλήνα, μεγάλα σπασμένα, ανακριβές μήκος κοπής, γρατζουνιές επιφάνειας και υψηλό ποσοστό σκουπιδιών κατά την αλλαγή τροχιάς.

Για την παραγωγή κυλίνδρωστων σωλήνων από χάλυβα, η πρόκληση είναι διαφορετική από την κανονική σωλήνα από χάλυβα άνθρακα.

Καθαρή Απάντηση

Μια ειδική μηχανή κατασκευής κυλίνδρων ατσάλινου σωλήνα θα πρέπει να επιλέγεται σύμφωνα με το μέγεθος του σωλήνα, το πάχος του τοίχου, την κατάσταση του υλικού που επικαλύπτεται με ψευδάργυρο, την ισχύ συγκόλλησης, την ταχύτητα γραμμής, τη μέθοδο σχηματισμού, την ακρίβεια κοπής,και τελική εφαρμογή.

Η σωστή διαμόρφωση της μηχανής βοηθά στην προστασία της επικάλυψης, βελτιώνει την ποιότητα της συγκόλλησης, μειώνει το σκουπίδι και διατηρεί σταθερή την παραγωγή.

Αιτία

Τα προβλήματα ποιότητας των γαλβανισμένων σωλήνων χάλυβα προέρχονται συνήθως από τον κακοελεγχόμενο έλεγχο της πίεσης σχηματισμού, της θερμότητας συγκόλλησης και του χειρισμού της επιφάνειας.

Κατά τη διάρκεια του σχηματισμού κυλίνδρων, η υπερβολική πίεση ή το ακατάλληλο σχέδιο κυλίνδρων μπορεί να γρατζουνίσει ή να βλάψει την επίστρωση.

Στην περιοχή της συγκόλλησης, η συγκόλληση υψηλής συχνότητας θερμαίνει γρήγορα τις άκρες των ταινιών.η συγκόλληση της συγκόλλησης μπορεί να μην συνδέεται σωστά.

Η κακή κοπή, η ασταθής τροφοδοσία ή η εσφαλμένη ευθυγράμμιση της άκρης μπορεί να προκαλέσει ελαττώματα στη συγκόλληση, προβλήματα σπασμού και παραμόρφωση του σωλήνα μετά το μέγεθος.

Μια άλλη κοινή αιτία είναι η ασταθής παραγωγή κατά την αλλαγή τροχιάς.προκαλώντας απόβλητα επανεκκίνησης και ασταθή ποιότητα τελικού σωλήνα.

Λύση

Αυτό το μηχάνημα κατασκευής κυλίνδρων από χάλυβα παρέχει μια πλήρη λύση παραγωγής συγκολλημένων σωλήνων από ατσάλινο περιτυλίγμα μέχρι τον τελικό σωλήνα.

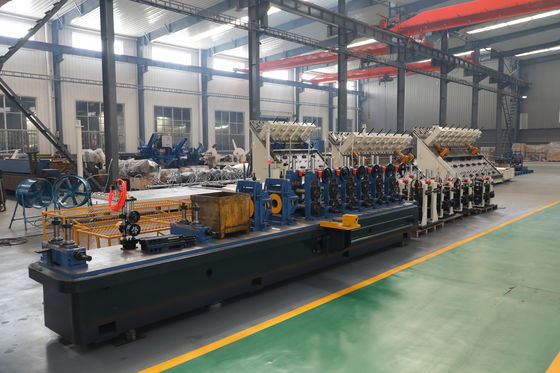

Η ολοκληρωμένη γραμμή περιλαμβάνει συνήθως uncoiler, δέρμα κοπής και άκρου, συσσωρευτή ταινίας, σχηματισμό εργοστάσιο, σύστημα συγκόλλησης υψηλής συχνότητας, συσκευή αφαίρεσης χάντρες συγκόλλησης, το τμήμα ψύξης, χάλυβα μεγέθους,μονάδα ευθείας, πριονιστήριο ή ψυχρό πριονιστήριο, τραπέζι εξόρυξης και προαιρετικό σύστημα συσκευασίας.

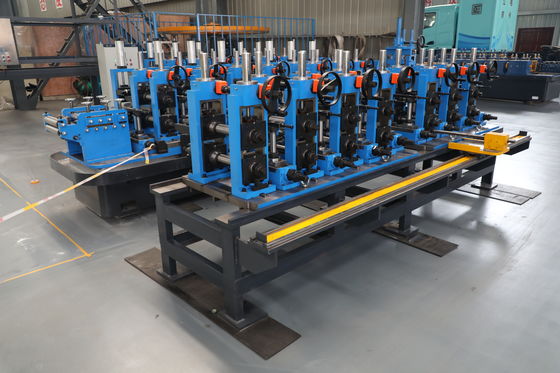

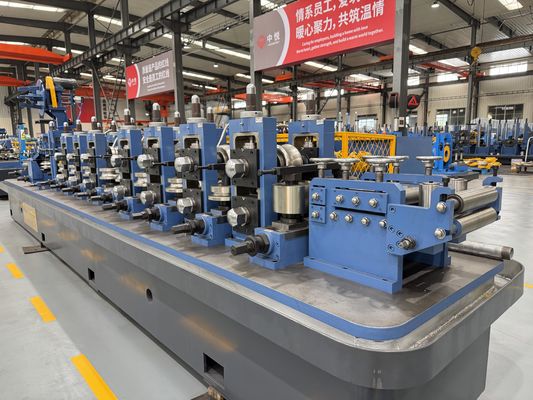

Το σχηματιστικό τμήμα διαμορφώνει σταδιακά τη ζυγισμένη ταινία χάλυβα σε ένα στρογγυλό, τετράγωνο ή ορθογώνιο σωλήνα.

Το σύστημα συγκόλλησης υψηλής συχνότητας θερμαίνει τις άκρες της ταινίας και ολοκληρώνει τη διαμήκη συγκόλληση των ραβδίων μέσω κυλίνδρων συμπίεσης.Η διαδικασία αυτή είναι κατάλληλη για τη συνεχή παραγωγή κυλίνδρων σωλήνων από χάλυβα επειδή προσφέρει υψηλή απόδοση, σταθερή συγκόλληση και καλή συνέχιση της παραγωγής.

Μετά την συγκόλληση, ο σωλήνας περνά από το τμήμα απομάκρυνσης των χάντρων, ψύξης, μεγέθους και ευθυγράμμισης.

Για τους πελάτες με υψηλότερες απαιτήσεις παραγωγής, η γραμμή μπορεί να εξοπλιστεί με επιθεώρηση σε απευθείας σύνδεση, αυτόματη σήμανση, αυτόματη δέσμη και αυτόματα συστήματα συσκευασίας.

Η τεχνολογία εξοπλισμού μεταλλουργίας Zhongyue μπορεί να προσαρμόσει το μηχάνημα σύμφωνα με τα σχέδια σωλήνων, την ποιότητα του υλικού, την κατάσταση της επικάλυψης ψευδαργύρου, το πάχος του τοίχου, την ταχύτητα παραγωγής, τη διάταξη του εργοστασίου, την παροχή ενέργειας,και τις απαιτήσεις της τελικής αγοράς.

Προδιαγραφές

Οι ακόλουθες προδιαγραφές είναι παραμέτρους αναφοράς.

Εφαρμογή

Αυτή η μηχανή κατασκευής τρυπών από γαλβανισμένο χάλυβα είναι κατάλληλη για εργοστάσια που παράγουν ανθεκτικά στη διάβρωση συγκολλημένα σωλήνες για κατασκευές, εξωτερικές κατασκευές, έπιπλα, γεωργία και βιομηχανικές αγορές.

Κατασκευές και κατασκευές από ελαφρύ χάλυβα

Οι γαλβανισμένοι σωλήνες χάλυβα χρησιμοποιούνται ευρέως σε πλαισίια κτιρίων, δομές στήριξης, φράχτες, συστατικά σκαλωμάτων και κατασκευές ελαφρού χάλυβα.

Για αυτές τις εφαρμογές, η ευθεία του σωλήνα, η ποιότητα της συγκόλλησης και η διαμετρική συνέπεια επηρεάζουν άμεσα την αποτελεσματικότητα της εγκατάστασης.

Παραγωγή φράχτη και φράχτη

Το μηχάνημα μπορεί να παράγει κυκλικούς σωλήνες, τετράγωνους σωλήνες και ορθογώνιους σωλήνες για φράχτες, φράχτες προστασίας, οδικά εμπόδια και εξωτερικές προστατευτικές δομές.

Αυτά τα προϊόντα απαιτούν σταθερό μέγεθος σωλήνα, καλή κατάσταση επιφάνειας και αξιόπιστη ακρίβεια κοπής.

Φιλοξενίες και γεωργικές δομές

Οι γαλβανισμένοι σωλήνες χρησιμοποιούνται συνήθως σε θερμοκηπίους, γεωργικά υποστηρίγματα, δομές άρδευσης και υπαίθριες γεωργικές εγκαταστάσεις.

Η επικάλυψη ψευδαργύρου συμβάλλει στη βελτίωση της αντοχής στη διάβρωση, ενώ η σταθερή διαμόρφωση συμβάλλει στη μείωση των προβλημάτων συναρμολόγησης στο εργοτάξιο.

Συστήματα ηλιακής τοποθέτησης

Οι γαλβανισμένοι σωλήνες χάλυβα είναι κατάλληλοι για δομές τοποθέτησης ηλιακών πάνελ, υποστήριξη εδάφους, υποστήριξη οροφής και συναφή χάλυβα.

Για εφαρμογές ηλιακής τοποθέτησης, η συνέπεια του σωλήνα και η σταθερότητα της παραγωγής παρτίδας είναι σημαντικές για την ταχεία εγκατάσταση.

Έπιπλα και εμπορικά μεταλλικά προϊόντα

Το μηχάνημα μπορεί επίσης να παράγει τσιμεντωμένους σωλήνες από χάλυβα για πλαίσια τραπεζών, πλαίσια καρέκλων, ράφια, ράφια προβολής, ράφια αποθήκευσης και εμπορικά μεταλλικά προϊόντα.

Για τα προϊόντα αυτά, η ομαλή κοπή, το σταθερό σχήμα του σωλήνα και η καλή εμφάνιση της επιφάνειας συμβάλλουν στη μείωση του κόστους επεξεργασίας.

Πώς Λειτουργεί

Η διαδικασία παραγωγής ξεκινά από το φόρτωμα του κυλίνδρου του γαλβανισμένου χάλυβα.

Ο συγκολλητής κοπής και άκρου συνδέει την άκρη ενός σπείρου με το κεφάλι του επόμενου σπείρου.

Ο συσσωρευτής ταινίας αποθηκεύει αρκετό υλικό ώστε το τμήμα σχηματισμού και συγκόλλησης να μπορεί να συνεχίσει να λειτουργεί κατά τη διάρκεια της αλλαγής τροχιάς.

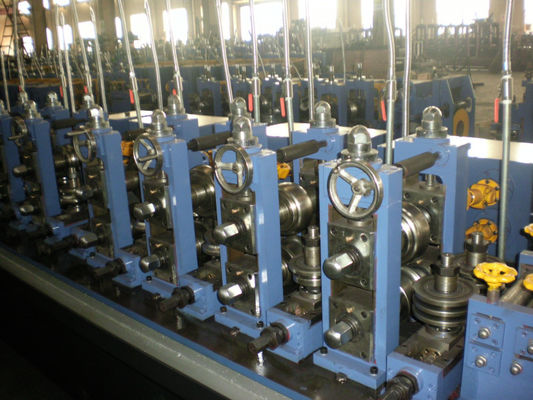

Το σχηματιστικό εργοστάσιο λυγίζει σταδιακά την επίπεδη γαλβανισμένη ταινία χάλυβα στο απαιτούμενο σχήμα σωλήνα.

Ο συγκολλητής υψηλής συχνότητας θερμαίνει τα άκρα της ταινίας γρήγορα.

Μετά την συγκόλληση, αφαιρείται η εξωτερική χάντρα, και ο σωλήνας εισέρχεται στα τμήματα ψύξης και μεγέθους.

Τέλος, το ιπτάμενο πριόνι ή το ψυχρό πριόνι κόβει τον σωλήνα σε σταθερά μήκη.

Πώς να Επιλέξετε

1Επιβεβαιώστε τον τύπο υλικού.

Το πρώτο βήμα είναι να επιβεβαιωθεί εάν το εργοστάσιο χρησιμοποιεί προ-παλβανισμένη ταινία χάλυβα ή παράγει μαύρο συγκολλημένο σωλήνα για μεταγενέστερη ζεστή γαλβανιστική.

Αυτές οι δύο οδοι παραγωγής έχουν διαφορετικές απαιτήσεις για το σχηματισμό, τη συγκόλληση, την προστασία της επιφάνειας και τη μετακίνηση προς τα κάτω.

2Επιβεβαιώστε το σχήμα και το εύρος μεγέθους του σωλήνα.

Ο στρογγυλός σωλήνας, ο τετράγωνος σωλήνας και ο ορθογώνιος σωλήνας απαιτούν διαφορετικά σχέδια κυλίνδρων και συστήματα μεγέθους.

Ο πελάτης θα πρέπει να παρέχει το ελάχιστο και το μέγιστο μέγεθος του σωλήνα, το εύρος πάχους τοιχώματος και τις κοινές προδιαγραφές παραγωγής.

3Συγκρίνετε την ισχύ συγκόλλησης με το πάχος του τοίχου

Η ισχύς συγκόλλησης υψηλής συχνότητας πρέπει να ταιριάζει με το μέγεθος του σωλήνα, το πάχος του τοίχου, την ποιότητα του υλικού και την ταχύτητα παραγωγής.

Η ανεπαρκής δύναμη συγκόλλησης μπορεί να προκαλέσει αδύναμη σύνδεση συγκόλλησης.

4Προστατέψτε την επιφάνεια ψευδαργύρου

Για την παραγωγή προμαγνητισμένων σωλήνων από χάλυβα, η προστασία της επικάλυψης είναι πολύ σημαντική.

Το μηχάνημα θα πρέπει να χρησιμοποιεί κατάλληλο σχέδιο κυλίνδρων, ομαλή καθοδήγηση, σταθερή πίεση σχηματισμού και κατάλληλες συσκευές χειρισμού για τη μείωση των γρατζουνιών και της βλάβης της επικάλυψης.

5. Επιλέξτε τη σωστή μέθοδο κοπής

Το πριόνι είναι κατάλληλο για συνεχή υψηλής ταχύτητας παραγωγή και γενικές απαιτήσεις κοπής.

Το ψυχρό πριόνι συνιστάται όταν ο πελάτης χρειάζεται πιο ομαλές κοπτικές άκρες, λιγότερο τρύπημα, μεγαλύτερη ακρίβεια μήκους και καλύτερη ποιότητα συναρμολόγησης.

6. Επιλέξτε το σωστό επίπεδο αυτοματισμού

Τα εργοστάσια με υψηλές απαιτήσεις παραγωγής θα πρέπει να εξετάσουν την αυτόματη τροφοδοσία, τον αυτόματο έλεγχο, την επιθεώρηση σε απευθείας σύνδεση, την αυτόματη σήμανση, τη δέσμη και τη συσκευασία.

Η υψηλότερη αυτοματοποίηση μπορεί να μειώσει το χειρισμό με το χέρι, να βελτιώσει τη σταθερότητα της παραγωγής και να μειώσει το κόστος εργασίας.

7Σκεφτείτε την μελλοντική επέκταση του προϊόντος

Εάν το εργοστάσιο μπορεί να παράγει μεγαλύτερους σωλήνες, προϊόντα με παχύτερο τοίχωμα ή προϊόντα εξαγωγής υψηλότερου προτύπου αργότερα, η γραμμή θα πρέπει να διατηρήσει επαρκή χωρητικότητα σε στάδια σχηματισμού, κινητήρες, ισχύ συγκόλλησης,και σύστημα κοπής.

Μια καλή μηχανή θα πρέπει να λύνει τις τρέχουσες ανάγκες παραγωγής και να υποστηρίξει τη μελλοντική ανάπτυξη της αγοράς.

Γενικές ερωτήσεις

1Μπορεί αυτό το μηχάνημα να παράγει ατσάλινα σωλήνες;

Το μηχάνημα μπορεί να παράγει συγκολλημένους σωλήνες από τσιμεντωμένη ταινία χάλυβα.

Μπορεί επίσης να ρυθμιστεί για την παραγωγή σωλήνων από χάλυβα άνθρακα εάν ο πελάτης σχεδιάζει να γκαλβανίσει τον σωλήνα μετά τη συγκόλληση.

2Η συγκόλληση υψηλής συχνότητας θα βλάψει την επιφάνεια ψευδαργύρου;

Η συγκόλληση υψηλής συχνότητας θερμαίνει τις άκρες της ταινίας, έτσι ώστε η επικάλυψη κοντά στη συγκόλληση μπορεί να επηρεαστεί.

Μια σωστή διαμόρφωση μηχανής μπορεί να μειώσει την υπερβολική θερμική επίπτωση, να ελέγξει το σχηματισμό βροχής και να βελτιώσει τη σταθερότητα της συγκόλλησης.

3Τι σχήματα σωλήνων μπορεί να παράγει η μηχανή;

Το μηχάνημα μπορεί να ρυθμιστεί για την παραγωγή στρογγυλών σωλήνων, τετράγωνων σωλήνων και ορθογώνιων σωλήνων.

Για τους τετράγωνους και ορθογώνιους σωλήνες, οι πελάτες μπορούν να επιλέξουν στρογγυλοειδές σχηματισμό ή άμεσο τετραγωνικό σχηματισμό ανάλογα με την γκάμα προϊόντων και τη συχνότητα αλλαγής μεγέθους.

4Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Ο πελάτης πρέπει να παρέχει το σχήμα του σωλήνα, το εύρος μεγεθών του σωλήνα, το πάχος του τοίχου, τον τύπο του υλικού, την κατάσταση της επικάλυψης από ψευδάργυρο, την ταχύτητα παραγωγής, το μήκος κοπής, τη διάταξη του εργοστασίου, την παροχή ενέργειας και την τελική εφαρμογή.

Τα σχέδια των σωλήνων ή οι φωτογραφίες δείγματος μπορούν να συμβάλουν στην ακριβέστερη τεχνική διαμόρφωση.

5Μπορεί να προσαρμοστεί το μηχάνημα;

Το μηχάνημα μπορεί να προσαρμοστεί ανάλογα με το μέγεθος του κυλίνδρου, το πάχος του τοίχου, την κατάσταση του υλικού, την ταχύτητα παραγωγής, την ισχύ συγκόλλησης, τη μέθοδο κοπής, το επίπεδο αυτοματισμού και τη διάταξη του εργοστασίου.

Η τεχνολογία εξοπλισμού μεταλλουργίας Zhongyue μπορεί να παρέχει τη διαμόρφωση μηχανών, το σχεδιασμό της διάταξης, την τεχνική επικοινωνία, την καθοδήγηση εγκατάστασης,και υποστήριξη μετά την πώληση για έργα παραγωγής κυλίνδρων σωλήνων.
